Questa centralina permette l'equalizzazione canale per canale con un alta potenza di uscita ideale per impianti di media dimensione e grandi impianti o dove è indispensabile l'equalizzazione dei segnali. Il sistema modulare permette qualsiasi applicazione ed è vantaggioso anche nelle manutenzioni potendo in fase di riparazione sostituire solo il singolo componente.

Si consiglia l'installazione della centrale a filtri attivi a 6 celle per le sue caratteristiche di selettività e qualità infatti la componentistica a sei celle è la più adatta per i canali digitali terrestri.

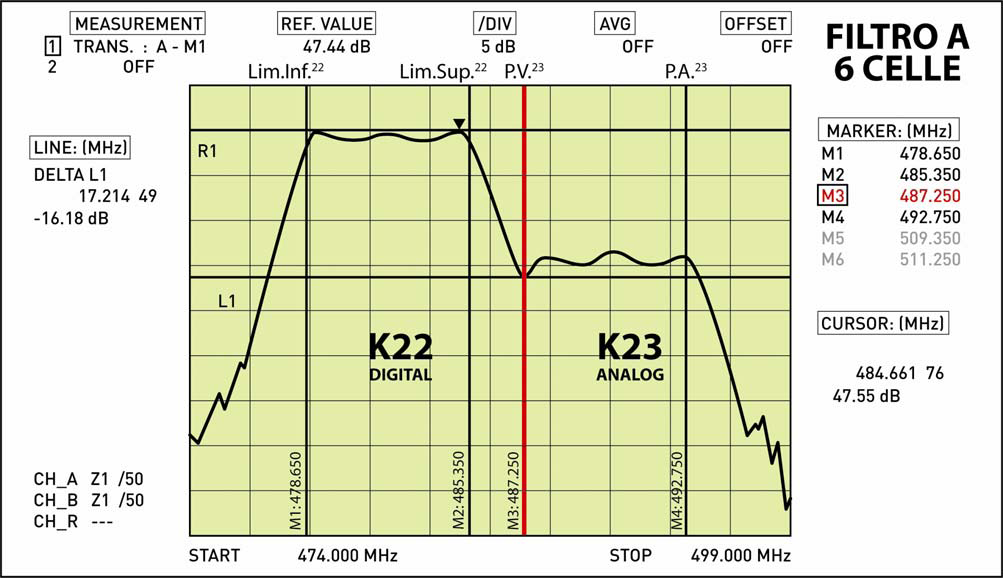

I filtri a 6 celle garantiscono una perfettà linearità e qualità nell’equalizzazione di tutti i canali adiacenti anche con forte dislivello tra i canali stessi, siano essi analogici o digitali. Nella figura a lato (filtro a 6 celle) si nota che tra i due canali adiacenti (k22 e k23) non vi è distorsione d'ampiezza.

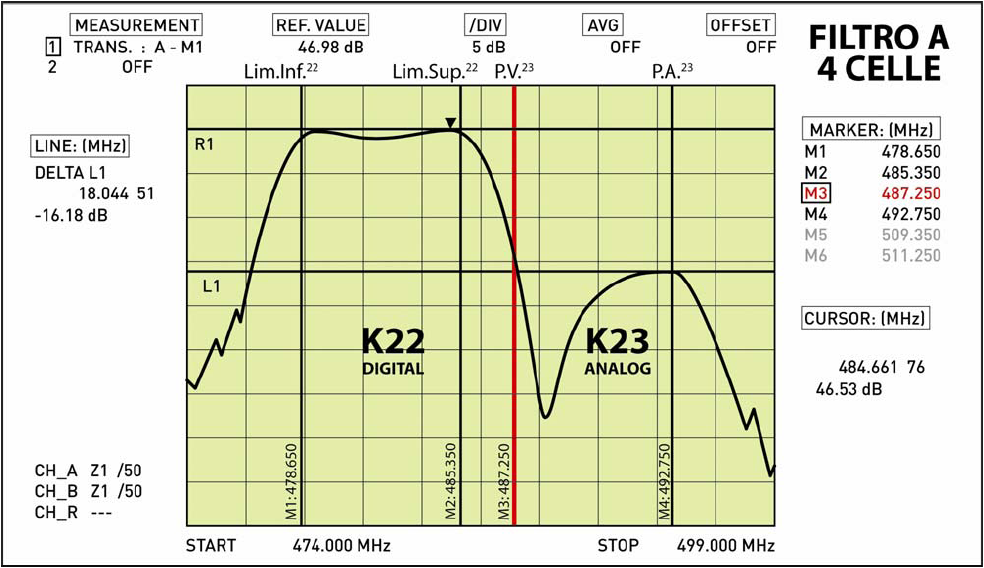

Qui invece vediamo la risposta in frequenza di due canali adiacenti a 4 celle, non si potrà mai garantire una linearità intervenendo come in precedenza sulle regolazioni del guadagno, e come si vede nell'immagine il canale K23 presenta una distorsione d'ampiezza con una alterazione delle portanti

La scelta giusta per medi/piccoli sistemi centralizzati

La nuova centrale di amplificazione, evoluzione della Avant 5, ora costruita pensando all'alta definizione ed al digitale terrestre.
Centrale di testa analogica/digitale programmabile, utilizzabile sia su villette unifamiliari che collettive oppure su impianti centralizzati, la centrale è caratterizzata da una estrema facilità di installazione, una elevata affidabilità, basso consumo. La programmazione della centrale può avvenire per mezzo di un apposito programmatore esterno oppure attraverso un personal computer.

La centrale dispone di 3 ingressi UHF con 10 filtri programmabili ripartiti. Si puo' selezionare il numero dei filtri disponibili per ogni ingresso (10-0-0, 9-0-1, 7-2-1, 6-3-1 e 5-3-2), la scelta si farà in base al numero di canali. Ognuno dei 3 ingressi UHF dispone di telealimentazione per fornire tensione ad eventuali preamplificatori d’antenna.
L’unità dispone di 7 ingressi di cui 3 per i canali della banda UHF. A questi ultimi si possono associare fino a 10 filtri programmabili con diverse combinazioni: 9, 7, 6 o 5 filtri al primo ingresso; 0, 2 o 3 filtri al secondo ingresso; 1 o 2 filtri al terzo ingresso.
Ognuno dei 3 ingressi UHF dispone di telealimentazione per fornire tensione ad eventuali preamplificatori d’antenna.
I 10 filtri programmabili presentano una larghezza di banda variabile e impostabile in modo che ognuno di essi comprenda una porzione di banda Tv nella quale siano presenti da 1 a 5 canali adiacenti anche di tipo misto tra analogici e digitali.
Il guadagno introdotto dal filtro è regolabile da 0 a 20 dB, tuttavia il centralino è in grado di ottimizzare automaticamente il livello dei canali in uscita. Ai canali filtrati dai tre ingressi UHF programmabili si può applicare una pendenza regolabile entro 9 dB per compensare le perdite dei cavi coassiali alle diverse frequenze.
Il centralino esegue la regolazione automatica del livello massimo di uscita in funzione del canale che ha il livello più alto e predispone tomaticamente il livello dell’uscita VHF (nel caso di un singolo canale) a 5 dB in meno rispetto a quello dei segnali UHF.
Gli ingressi UHF e BI/BIII/DAB (BIII)1 dispongono di un sistema automatico di alimentazione protetto conrto i corto circuiti.
L’ingresso VHF si può utilizzare con B I o B III o DAB (Radio digitale). il guadagno si regola per mezzo di un attenuatore automatico.
La centrale dispone di un'entrata a larga banda (47-862 MHz), destinata all'uso di possiblili expansioni del sistema.
La centrale Televés Avant HD è provvista di altri quattro ingressi di banda FM, VHF, VHF-UHF e IF Sat, di cui quello di banda VHF fornito di telealimentazione automatica.
L’ingresso a larga banda VHF-UHF permette di applicare al centralino Avant HD segnali Tv provenienti da altre centrali di trattamento (centralini QPSK-PAL o COFDM-PAL) provvisti di modulatori RF capaci di generare segnali televisivi nelle bande VHF e UHF comprese rispettivamente tra 47 ÷ 430 MHz e 470 ÷ 862 MHz.
L’ingresso IF Sat può fornire due tipi di tensione, 13 o 17 volt, e attivare anche il tono a 22 kHz secondo le necessità. I segnali IF Sat vengono amplificati ed equalizzati con una pendenza regolabile tra 0 e 12 dB. Tale ingresso è molto utile per distribuire i segnali Sat fino a 30 transponder con una centrale aggiuntiva di tipo IF-IF.
